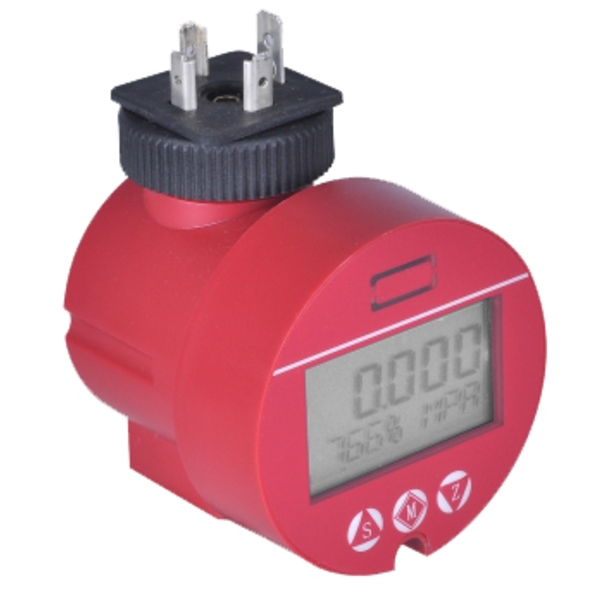

智慧型顯示模塊
型號: AT-LCD11
簡介
LCD 智慧型模塊為三按鍵設計,參數可現場修改校正。350度可旋轉式顯示螢幕,適用所有訊號為4-20mA傳送器,滿足現場顯示及控制需求。
特色
■ 可修改4-20mA對應值
■ 350度旋轉式顯示螢幕
■ 適用所有4-20mA傳送器現場顯示
■ 傳送器內部迴路(4-20mA)供電,不需外接電源
■ 30種以上顯示單位,壓力、溫度、速度等
■ 3種顯示模式: mA, PV, %
■ 小數後0-4位切換
■ 4種開關模式 Hysteresis NO/NC, Window NO/NC
■ 可設置開關延遲時間
■ 開關警報輸出 (選項)
主要規格
▼螢幕顯示
39 x 23 mm (寬x高)
350度可旋轉式螢幕
兩列顯示空間 5-bit/8-bit、
7段 / 16段帶LCD背光顯示
-19999-9999
類比數位轉換器取樣: 24-bit
▼傳送器電器接頭
DIN 43650, female seat
M12*1 (5-pin) female seat
▼系統電器接頭
DIN 43650, male seat
M12*1 (5-pin) male seat
▼顯示單位
kPa, MPa, Pa, bar, mbar, psi, mH2O, mmH2O, cmH2O, mmHg, Torr, atm, kg, g, mg, N, kN, ℃, ℉, K, %RH, %, VOL, PPM, %LEL, pH, m, cm, mm, inch, m/s, Ω, kΩ, mV, V
▼環境溫度
-20 to 70℃
▼環境濕度
5-85% R.H.
▼抗振性能
振動測試: 20g (20-5000Hz)
衝擊測試: 100g/11ms
▼防護等級
IP55
▼認證
EMC: EN61326
▼保固期限
一年
其他規格
▼外殼
材質: ABS+PC
顏色: 紅/黑
▼顯示模式
mA, PV, %
▼輸入訊號及輸出訊號
4-20 mA
▼電源供應
4-20mA 迴路供電
8VDC (最大壓降)
▼精度
0.1% F.S., ±1位數
▼延遲時間
0-255ms
▼開關種類
遲滯 N.O. (常開) / N.C. (常閉)
窗型 N.O. (常開) / N.C. (常閉)
▼開關警報數量 (選項)
PNP/NPN x2 (Max)
▼錯誤警示
低電流警報: 3.5mA
高電流警報: 23mA
▼最大負載
最大連續負載120mA
▼數值更新頻率
最快 10次/秒
▼絕緣能力
500V/100MΩ
▼電路保護
短路保護
極性反接保護
▼重量
約100g
