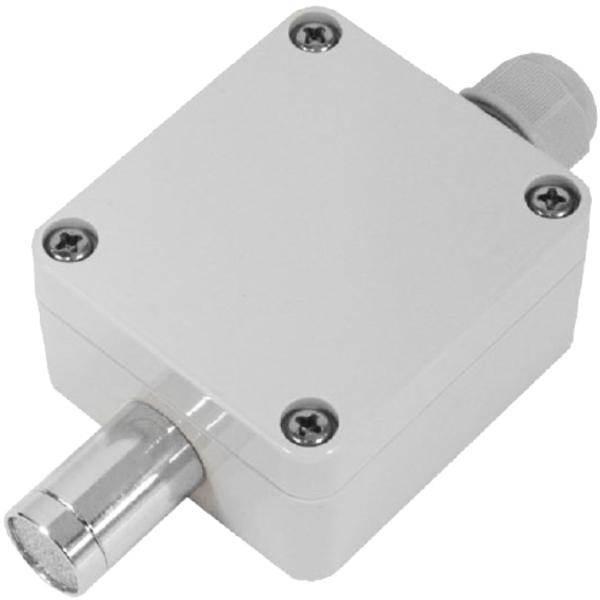

經濟型溫溼度／露點傳送器
型號：THT-S-ECO系列
簡介
THT-S-ECO系列溫溼度傳送器可根據使用環境需求選擇室內、風管與分離型等三種安裝型式。量測種類分為溫溼度型與露點型傳送器，能量測-40~120℃一般溫度、-20~60℃露點溫度與0~100%相對溼度。
特色
■ 三種安裝型式，符合各種環境需求
■ 透過溫度和相對溼度的數值可計算輸出露點溫度 (選配)
■ 溫度量測範圍-40~120℃ 濕度量測範圍0~100%RH 露點溫度量測範圍-20~60℃
■ 測棒耐高溫、耐壓，可承受高機械應力
■ 防水外殼IP65，抗髒汙防結露
■ 多種電流／電壓輸出選擇
■ 零點校正功能
■ 可選配規劃器，不必透過電腦就可以在現場設定量測種類、量程範圍、輸出種類與溫溼度單點調整
主要規格
▼安裝型式
WM-室內壁掛型
D-風管型
R-分離型
▼本體尺寸
58 x 64mm
▼濕度量測範圍
0…100% RH
▼溫度量測範圍
-40…120℃
▼露點量測範圍 (選配)
-20…60℃
▼測棒
材質: 室內及分離型-銅鍍鎳
風管型-鋁合金
耐壓: 10 bar
外徑: Ø16mm
長度: 請參考安裝尺寸圖
▼本體工作溫度
-40…80℃ (-40…176℉)
▼外殼防護等級
IP65
▼電磁干擾防護
符合EMC標準
EN61326-1工業環境
▼可選購配件
14mm 濾片
20mm 不鏽鋼濾頭
16mm 鋁質法蘭
16mm 不鏽鋼快速連接器
卡子
規劃器
其他規格
▼外殼材質
PC (聚碳酸酯)
▼類比輸出
4-20mA (2線電流輸出)
0~1V / 5V /10V (3線電壓輸出)
▼濕度精度
(含非線性、遲滯、非重複性誤差)
±3%RH (20…80%RH @25℃)
▼溫度精度
(含非線性、遲滯、非重複性誤差)
±0.7℃ (@-40…5℃)
±0.3℃ (@5…60℃)
±0.9℃ (@60…120℃)
▼露點精度
±5℃ (@25℃)
▼長時間飄移
濕度: 0.5%RH/年
溫度: 0.04℃/年
▼反應時間
濕度: 5秒 (33-75%RH)
溫度: 10秒 (15 to 45℃)
▼電源供應
15…35VDC
12….29VAC
▼電流消耗 (@20℃, V+24VDC)
電流輸出: 最大50mA
電壓輸出: 一般15mA
▼輸出負載
電流輸出 RL < 500Ω
電壓輸出(0~1V) RL > 2KΩ
電壓輸出(0~5V / 10V) > 10KΩ
▼分離型電纜規格
套管線徑範圍: 4.5…8.2mm
電纜長度: 2m
電纜材質: PVC隔離線
